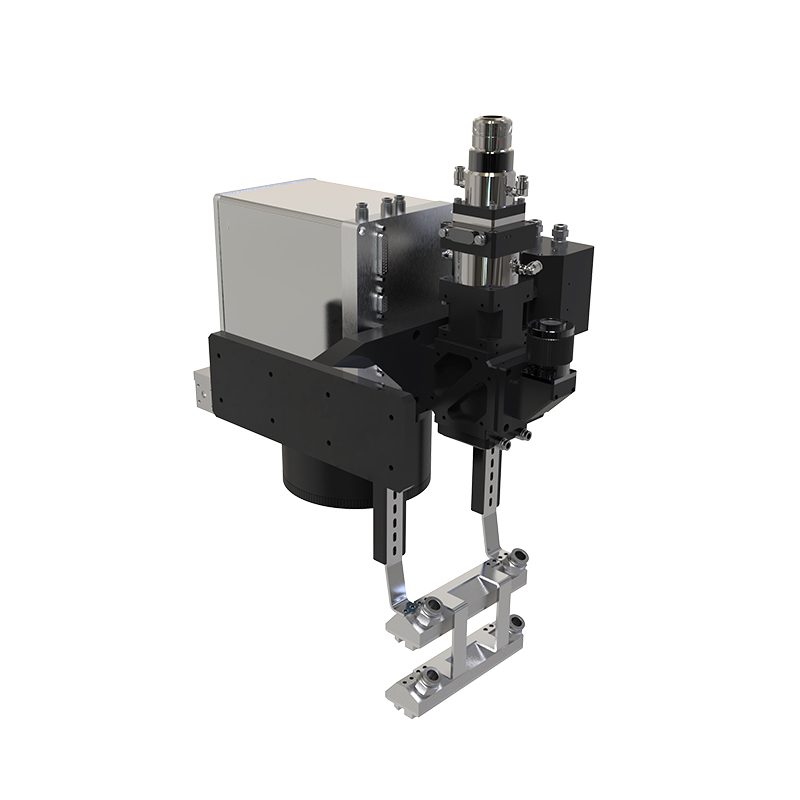

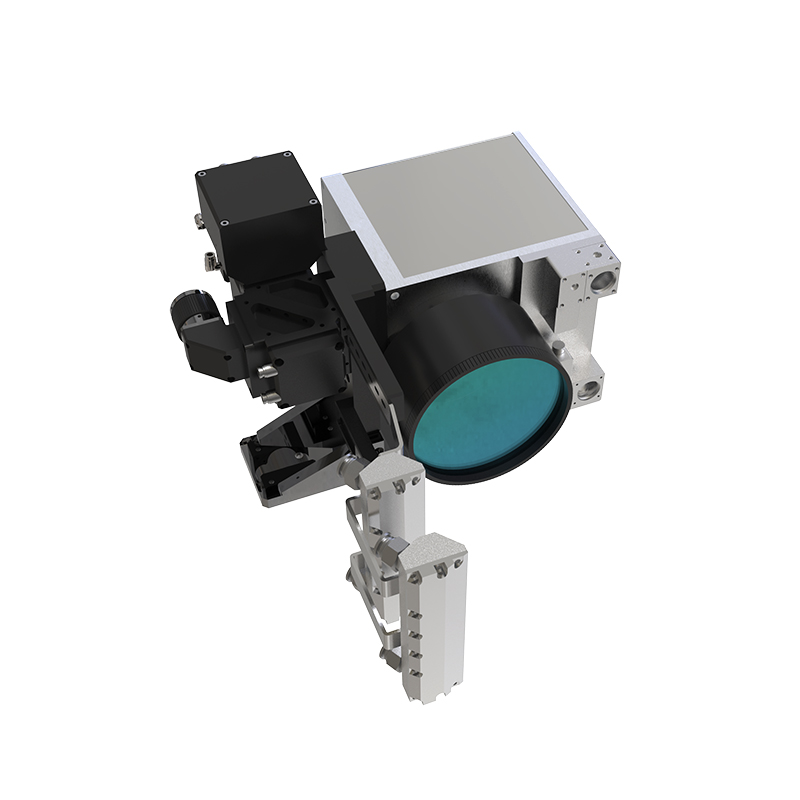

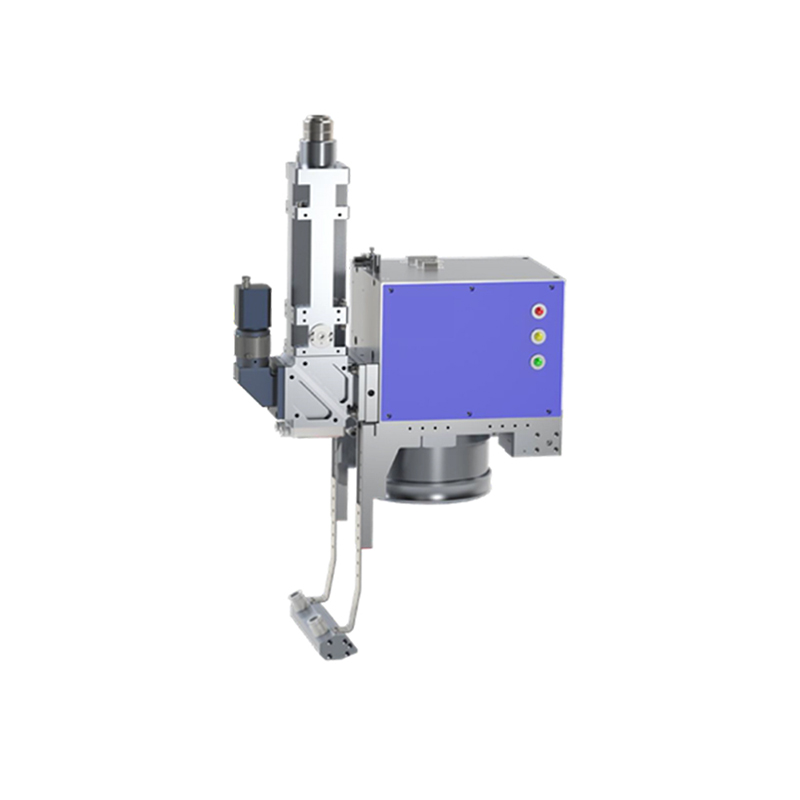

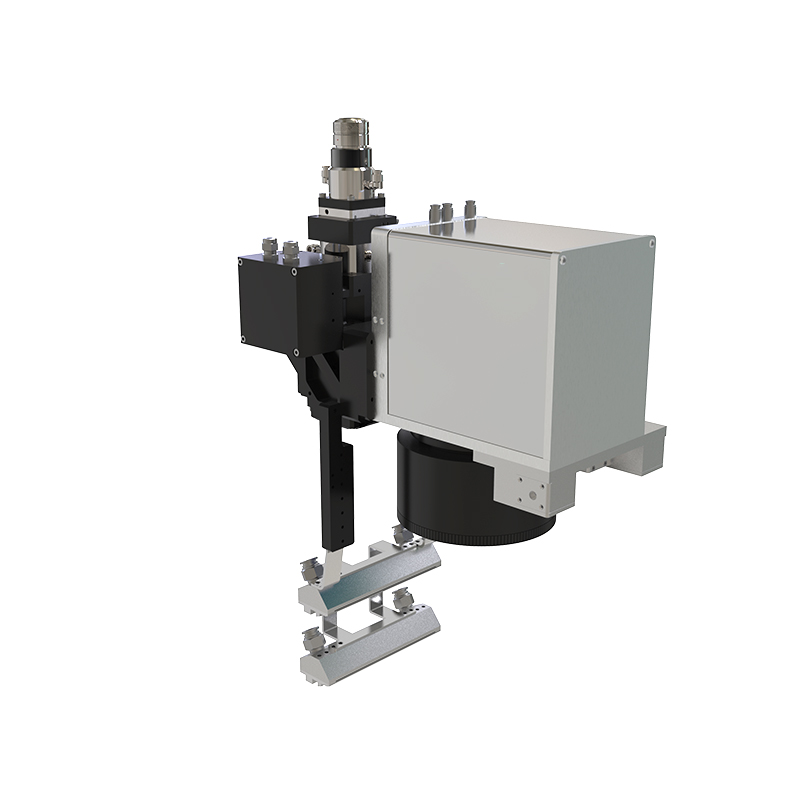

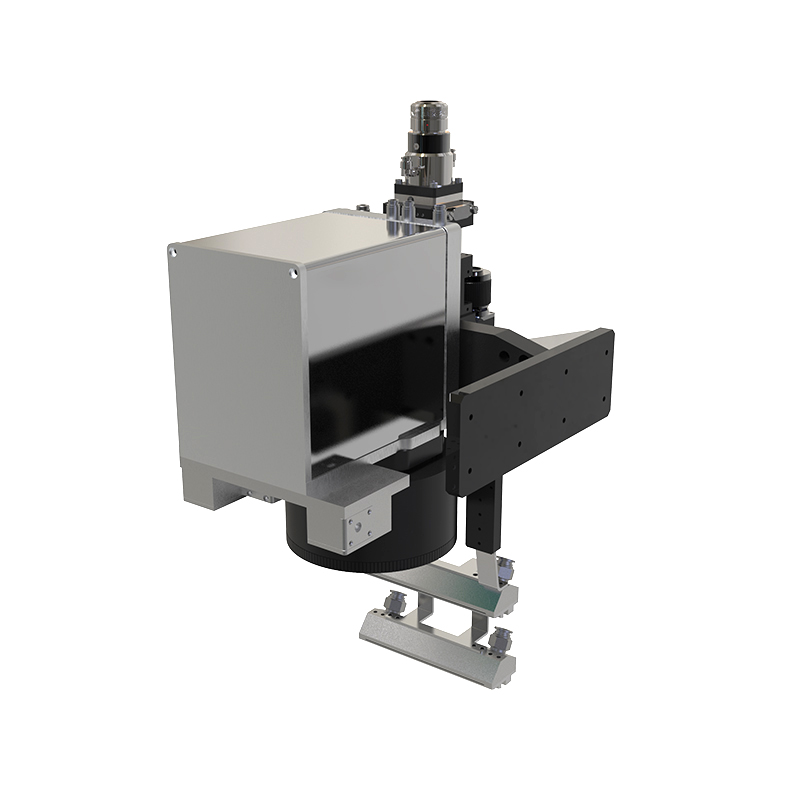

NEWSCAN系列高功率3D振镜

NewScan系列3D振镜,采用激光扫描偏转的原理实现最大250*250mm 扫描加工范围。可实现wobble焊接以及其他多种焊接工艺模式(圆形,一字型,Z字形,无穷形,8字形等),可快速导入2D CAD图形,并配置人机交互界面。

应用范围

动力电池焊接;
白车身焊接;
发卡电机焊接

新耐视NewScan系列3D扫描振镜焊接头可以在几毫秒内快速准确地偏转和进行光束定位,并保证光束直径,缩短了机器人的定位时间,从而提高了焊接速度和机器人利用率。同时可选择叠加具有振荡几何形状的焊接图形,复杂的任务下也能优化焊接效果。双层风刀模块可更好的阻挡焊接中的烟尘和飞溅物。焊缝跟踪功能可确保在正确的位置进行焊接,使客户能受益于卓越的图像质量、高精度及低偏差的检测。

新耐视高功率3D振镜特点

新耐视NewScan-3D远程焊接头主要有七大模块组成:准直自动对焦模块、CCD模块、反射模块、振镜模块、焦点指示器模块、场镜模块、双层气刀模块。

NEWSCAN系列高功率3D振镜
  • 准直模块:操作光纤插入焊接头后,通过准直将激光光束变为平行光束,移动准直镜焦点可Z向移动。
  • CCD模块:实时监视焊接状态。
  • 反射模块:改变准直后的平行光束方向。
  • 振镜模块:X、Y方向动态调整平行光束。
  • 焦点指示模块:十字靶心重合指示焦点位置。
  • 场镜模块:将动态反射后的平行光束汇聚。
  • 双层风刀模块:通过双层风障阻挡焊接中的烟尘和飞溅物。

新耐视高功率3D振镜优势

NewScan系列3D振镜,采用激光扫描偏转的原理实现最大250*250mm 扫描加工范围。可实现wobble焊接以及其他多种焊接工艺模式(圆形,一字型,Z字形,无穷形,8字形等),可快速导入2D CAD图形,并配置人机交互界面。

高速度

采用高速振动技术,可以在毫秒级别内完成焊接过程,大大提高了焊接速度和效率。

高精度

可以实现高精度的焊接,可以焊接厚度为几微米的薄壁材料,并且焊接痕迹非常小,不影响外观质量。

稳定性强

振动频率、振幅和速度都可以进行精确控制,使得焊接过程更加稳定,焊接质量更加稳定。

适用性广

可以用于把不同材料甚至不同厚度的材料进行焊接,同时还可以应用于各种工业领域,包括模具制造、电子制造、汽车制造等等。

新耐视高功率3D振镜功能

新耐视3D扫描振镜焊接头可以自定义焊缝形式,优化焊缝焊后强度,增加了设计及工艺的灵活性,可以适用于任何焊接形式、任何焊接方向,满足无接触、灵活的焊缝要求。

1. 接口QBH/QD
2. 选配2D/3D模块
3. 选配视觉定位功能
4. 选配熔深测量功能
5. 选配焊后检测功能

NEWSCAN系列高功率3D振镜

新耐视高功率3D振镜工艺参数

功率:≤8000W≤4000W≤4000W≤8000W≤8000W≤8000W≤8000W
激光器类型:单模
2000W
14um
多模
2000W
50um
多模
3000W
200um
环模
4000W/4000W
50um/150um
多模
6000W
100um
多模
6000W
100um
多模
6000W
100um
光纤适配器:QBH/LLK-DQBH/LLK-DQBH/LLK-DQBH/LLK-DQBH/LLK-DQBH/LLK-DQBH/LLK-D
准直焦距:200mm150mm125mm125mm150mm150mm150mm
f-Θ镜:208mm254mm302mm348mm400mm420mm500mm
聚焦比例:01:01.101:01.701:02.401:02.801:02.701:02.801:03.3
工作幅面:70×115
椭圆
100×100
方形
105×200
椭圆
180×180
方形
180×180
方形
190×320
椭圆
250×250
方形
工作距离:258mm333 mm357 mm439 mm504 mm482 mm612 mm
