激光钎焊工艺是目前车顶、尾盖等部件的主要焊接工艺之一，由于其经济性，美观性， 密封性良好的优点，备受各大汽车厂商的青睐。在实际生产中，激光钎焊的质量问题一直是工艺质量部门头疼的问题，特别是在前期调试中，问题频发。其中最主要的问题还是激光钎焊的气孔问题。

经过不断的经验总结，解决气孔问题，大概分为三个方向。

1. 母材本身的问题

1) 污染度问题，钣金经过冲压工序后，会带有一定的油污或者杂质，如果在焊接前没有进行清洁，会直接导致气孔或者焊接过程不稳定。

2) 材质的问题，常用的热镀锌板会比电镀锌板，普通碳钢板更容易生成微小气孔或者咬边。

2. 机械匹配问题

机械匹配问题也可以分为两个问题：

1) 激光头和送丝模块的匹配，不稳定的导丝模块或者激光头不稳定的跟踪系统，会导致焊缝的大气孔、凹陷和连续的焊丝不连续。

2) 送丝角度的设定，在某些焊缝段不合理的送丝角度会导致气孔的产生，因为送丝角度不合理会导致丝和板材之间的夹角较大，导致送丝不畅。

3. 送丝系统本身问题

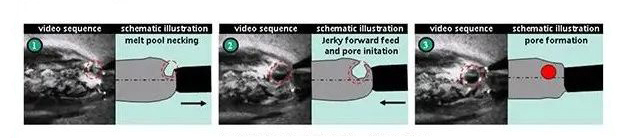

如下图所示，送丝不畅造成的钎焊气孔形成分成了三步。

第一步，由于送丝速度不规律，焊丝被从熔池中拉回，中断了已经稳定的钎焊过程。焊丝的不规则运动导致液体钎料供应不稳定， 导致在接头部分形成凹陷。

第二步，熔池的形状不规则，并导致在熔池中形成一侧的钎料缺失，金属丝开始再次向前移动形成一个孔。

第三步，显示孔形成的最后阶段，孔被四面八方钎料包围，一旦熔池固化形成过程完成，孔隙倾向于向熔池中心漂移。

宾采尔针对送丝不问稳定的现象，设计了MFS-V3.1 精密送丝系统，重点解决了实际生产中导致送丝不稳定的几类问题：

1. 卡丝问题

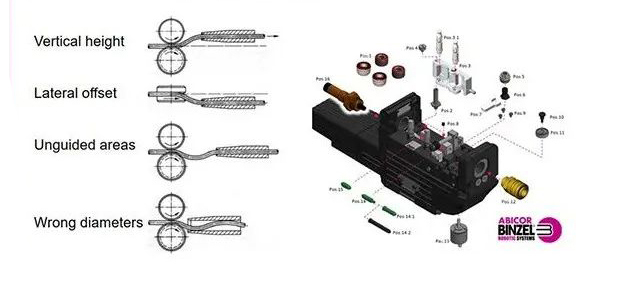

第一，驱动装置卡丝问题。2×2的驱动轮设计能够很好的保证焊丝送丝的流畅性和精密性，能够避免如图所示的问题（高度错位， 侧向错位，导向缺陷，压轮不合适），避免焊丝在进入驱动轮的过程中就发生弯折。同时自带的压力调整装置也能够适应不同软硬度的焊丝，比如Cusi3,Al焊丝等。

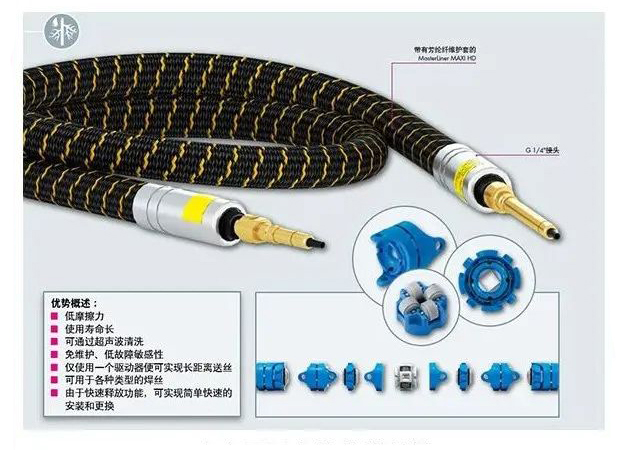

第二，送丝管内卡丝问题。针对送丝管内卡丝的问题，BINZEL有自己的送丝管专利，送丝管内部的结构不是普通的送丝软管，而是由多段万向节结构的关节组成的管道，每个关节都自带了四个轮子为焊丝导向，彻底解决了管内卡丝的问题。

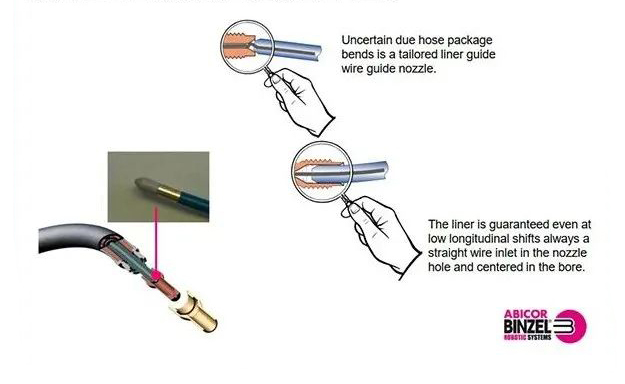

第三，接头对接处卡丝。在不同部件连接时，如果各个部件之间的导向结构没有设计好，也会使得焊丝卡丝。例如。图示的导电嘴与送丝管接头处，有专门的导向机构，使得焊丝不会在导电嘴内卡丝。

2. 焊丝抖动或弯曲

第一，导电嘴的内径偏大会引起焊丝在孔内摆动。在焊接过程中，焊丝左右窜动，会直接影响到熔池的稳定性。针对这种情况， BINZEL提供了超过十种不同的导电嘴，能够覆盖市面上的多数应用。

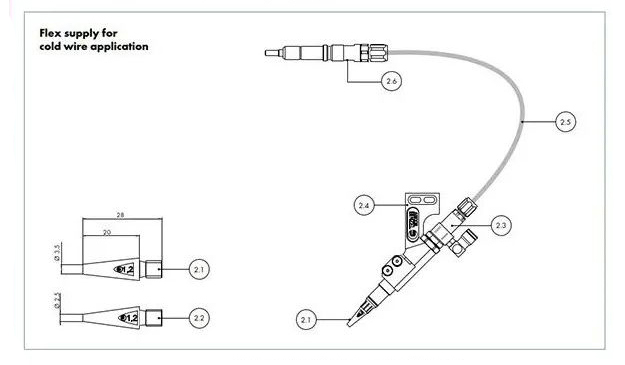

第二，焊丝弯曲。某些规格的焊丝刚性比较好，从丝盘出来以后，自身弯曲度比较高， 导致从导电嘴出来之后并不是直的，有一定的弯曲度，连续送丝过程中也会导致不稳定。或者，客户现场送丝管弯曲半径很小， 导致焊丝折弯程度比较严重，焊丝送出以后也是弯曲的。针对这种情况BINZEL提供了单拉丝系统，缩短了送丝距离，使得焊丝能够被校直或在送丝过程中不被过度弯曲。

3. 稳定性

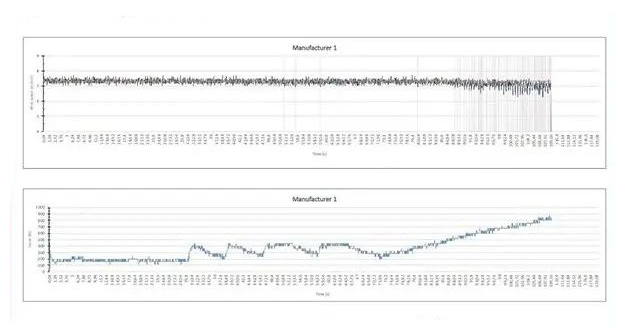

第一，高速送丝的稳定性，某些送丝系统在高速送丝的情况下，并不能很好的保证焊丝送丝的稳定。目前钎焊工艺，大多数送丝速度都在50-90mm/s的区间，但使用超过 90mm/s送丝速度的厂商也不在少数，所以高速下的送丝稳定性也很重要。BINZEL通过德国专业机构的认证，对比市面上某些送丝系统，无论是在disu2还是高速的情况下，都能很好的保证送丝的稳定性。即使在受到阻力的情况下，马达也能快速响应调整送丝力矩，保证送丝的稳定性。

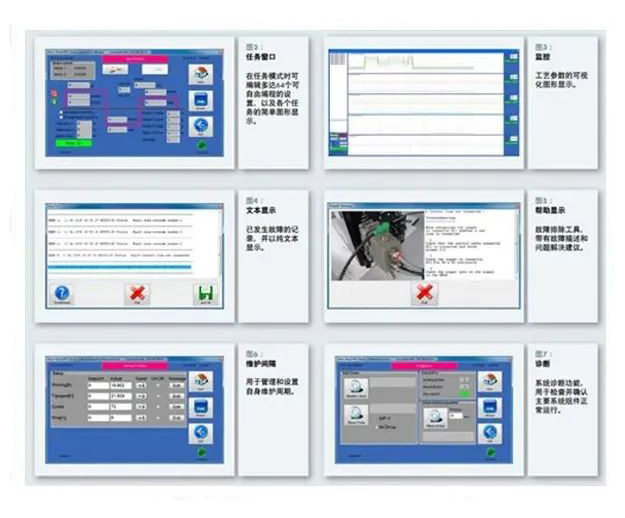

第二，整体稳定性。机械的稳定性方面上文已经做了详细阐述，这个能够保证整个机械送丝的稳定。软件方面，MFS自带的软件不仅仅提供送丝监控报警，还能够针对不同的报警信号给出详细的解决方法。除此之外， 还自带buffer功能，能够在每次送丝以后，缓解驱动电机之间焊丝的张紧力。

激光钎焊工艺中，除母材和机械匹配之间的问题，选择一套合适的精密送丝系统能避免焊接不良的大多数问题。
