NewWobble单边焊接头

NewWobble焊接头能实现激光搅拌熔池,搭载Newwobble控制系统可实现多种焊接工艺模式(圆形,一字型,Z字形,无穷形,8字形等),满足各种工艺需求,具有更好的焊接质量。

应用范围

Wobble焊接是一种双楔形激光振动的焊接方法,通过在焊接头上配置特制的wobble振动模块实现, Wobble的摆动使得激光焊缝更宽。即使偏移或间隙过大的工件都能实现激光高效精密焊接,也就是对于产品的基础工艺和装配精度有所放宽。

新耐视NewWobble单边焊接头易于集成,可配置为一体化集成设备,外部控制只需要提供设备所需电源、控制调用信号、以及安全回路控制,即可完成整个焊接系统的搭建工作。

适用场景

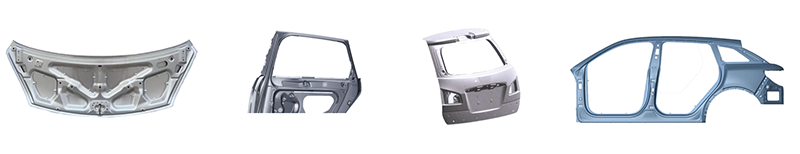

白车身:前机罩、四门、后盖   侧围

NewWobble单边焊接头

优势

1. 焊缝加宽(扩大可加工部件公差范围)
2. 极高的加工重复性/工艺稳定性
3. 更好的焊缝成型性
4. 焊接的工件表面更加平整
5. 和传统焊接头、振镜焊接头相比,具有较高的综合性价比

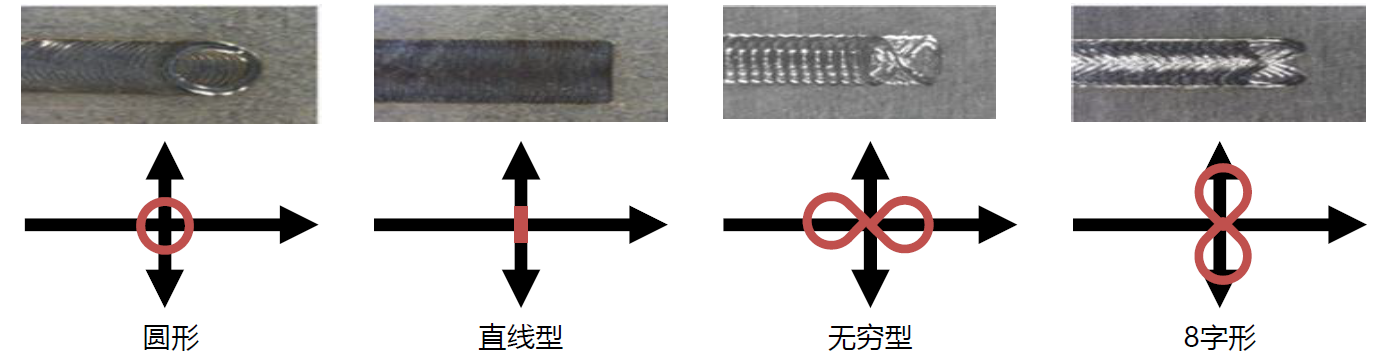

摆动焊接形状

新耐视NewWobble焊接头能实现激光搅拌熔池,搭载Newwobble控制系统可实现多种焊接工艺模式(圆形,一字型,Z字形,无穷形,8字形等),满足各种工艺需求,具有更好的焊接质量。

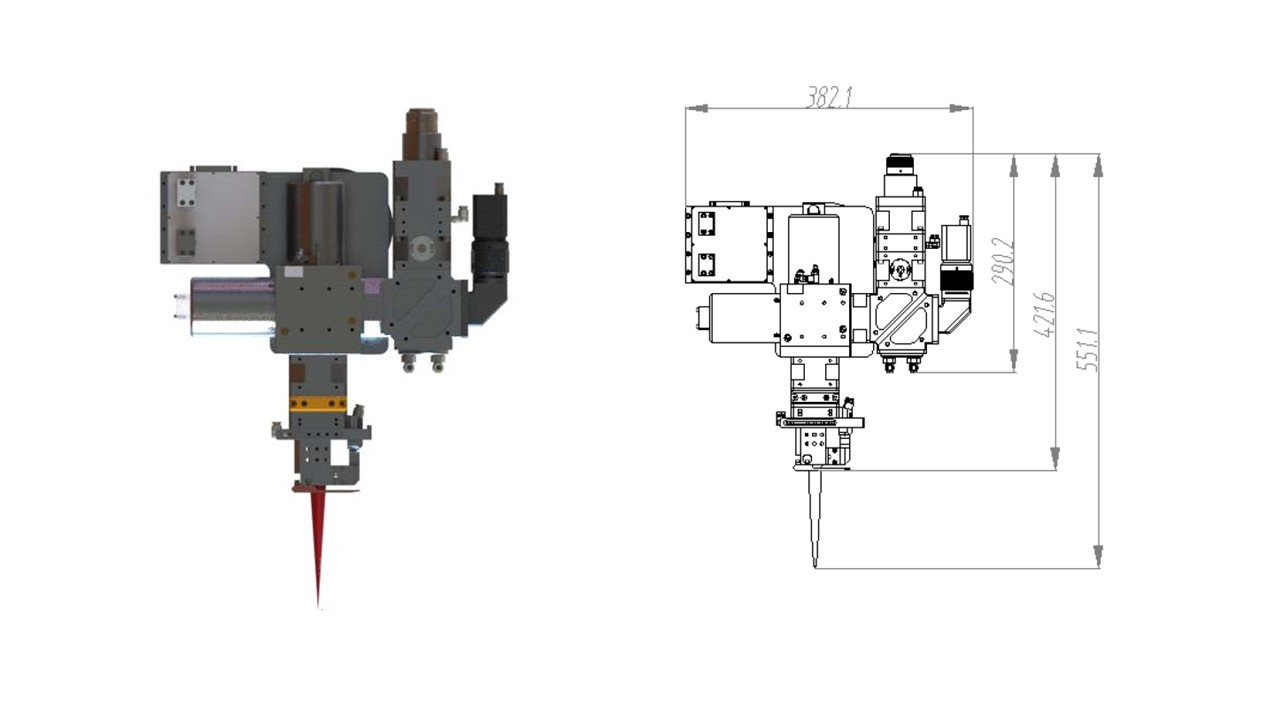

NewWobble单边焊接头

技术规格

规格型号:ZW30ZW60
工作波段:1030-1090nm1030-1090nm
最大功率:3kW6kW
准直焦距:100/85/125100/150/200
聚焦焦距:200/250/300/400/500300/600/800/1000
摆动频率:300Hz300Hz
最大摆动直径:Φ5mm-250FΦ5mm-250F
冷却方式:整体水冷,振镜片风冷整体水冷,振镜片风冷
冷却气要求:气体洁净度0.1um,气压0.2bar气体洁净度0.1um,气压0.2bar
光纤接口:QBH/QDQBH/QD
重量:≤7kgs≤15kgs
可选:吹气结构:同轴或侧吹;焊缝跟踪吹气结构:同轴或侧吹;焊缝跟踪
