方案介绍
本产品是针对电芯封口焊接与检测的成套系统，核心部件包含NewOCT定焦头、焊接控制系统及OCT检测系统，可以满足电芯封口的焊接与熔深检测同步进行。基于光学相干断层扫描技术的NewOCT具有实时在线、无损、定量检测的特性。
方案组成图
方案特点
1.定焦焊接系统
- OCT定焦头工作波长为1030nm～1360nm，最大耐受功率12kW。
- 定焦头光纤接口支持QBH或者QD等类型，预留标准接口可适配同轴视觉相机、光电检测装置
2.OCT检测系统
- OCT检测系统包含硬件部分及软件系统。
- OCT测量仪轴向分辨率≤0.02mm，采集频率≥100kHz，光源波长≥1200nm，最大测量范围≥12mm，熔深检测精度≤10%。
- OCT软件可保存多套参数配方，对应不同工艺的需求。
- OCT软件具备一键校准功能，可一键自动完成Z值比例校准等。
- OCT检测系统预留焊前测高功能接口，可实现焦点控制。
3.产品兼容性
- 支持单模、多模及环形光斑等各类激光器。
- 支持EtherCAT、Profinet、EtherNet/IP、Modbus TCP等工业协议，可直接或者通过外部PLC与MES系统交互。
技术优势
1. 降本增效
NewOCT产品会显著减少人力成本、物料成本、返修成本，提高企业整体利润，达到降本增效的目的。
2. 提质增效
NewOCT产品可显著降低产品报废率、避免批量废品、消除产品潜在召回风险，从而大幅减少损失，提高经济效益。
3. 稳定可靠
NewOCT定焦头采用优化的光路设计、高标准光学材料以及镀膜工艺、严苛的测试标准，可保证整个焊接光学系统的可靠性，满足8kW级别满功率长时间连续焊接作业。

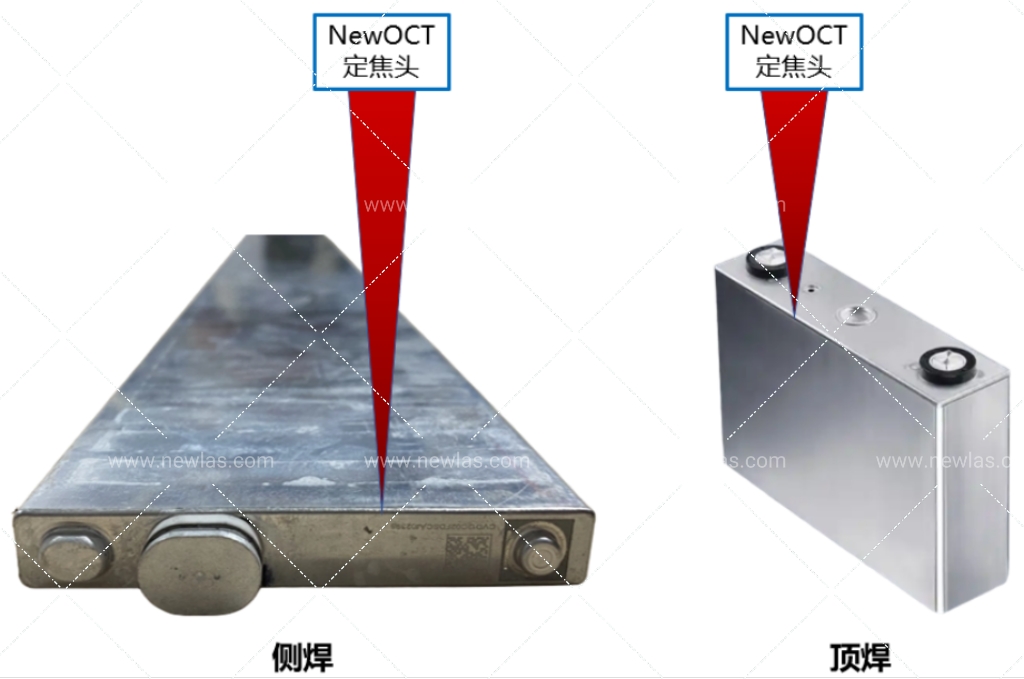

4. 飞行焊检测
采用专用NewOCT定焦头，并搭配定向开发的OCT算法，可满足刀片电池、方形电池、圆柱电池的封口顶焊或侧焊的高速焊接检测需求，检测精度可以支持焊接速度达400mm/s以上。
