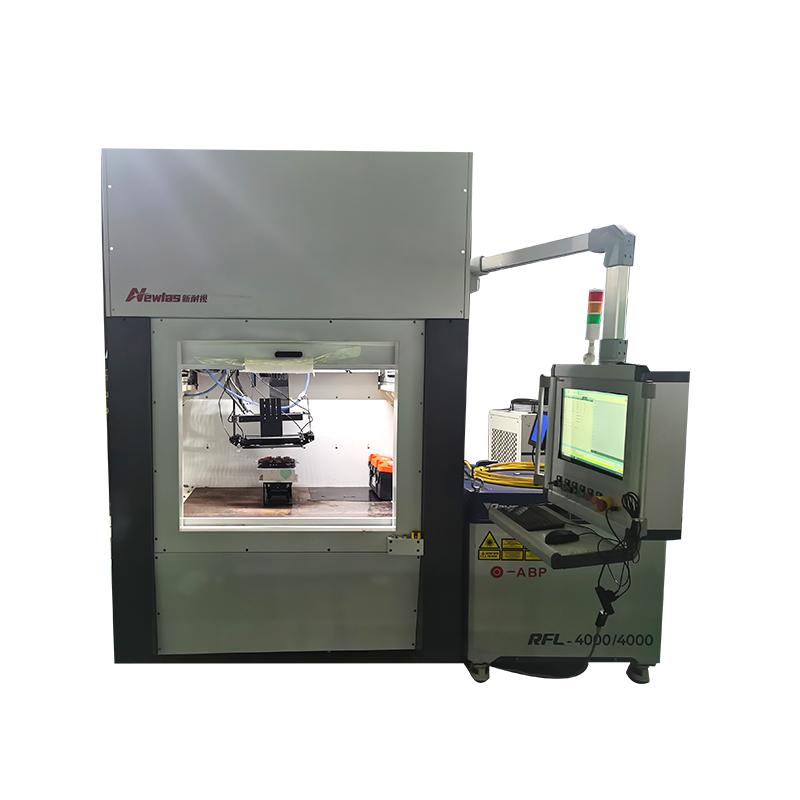

X-PIN激光焊接子系统

新耐视扁线电机X-pin焊接产品线,致力于为行业客户提供高价值、高效率、高质量、智能化的X-pin激光焊接解决方案。针对X-pin焊接工位的难点,可提供先进的焊接子系统解决方案,覆盖焊接过程的前、中、后三个阶段的作业需求,解决PIN激光焊接的难点。

应用范围

新耐视扁线电机X-pin焊接产品线,致力于为行业客户提供高价值、高效率、高质量、智能化的X-pin激光焊接解决方案。针对X-pin焊接工位的难点,可提供先进的焊接子系统解决方案,覆盖焊接过程的前、中、后三个阶段的作业需求,解决PIN激光焊接的难点。

新耐视优势

1、核心功能器件

自主研发的3D振镜焊接头系统3D-NewScan、焊前视觉引导系统NewVisionPos、焊中监测系统NewOCT、焊后视觉检测系统NewVisionMD

2、关键核心技术

定向开发了PIN激光焊接主控系统NewPMCS,且因所有核心单元器件的控制系统均为自主开发,因此可完美兼容各功能系统,完全实现底层控制互联互通,亦可为用户提供定制化及个性化的PIN焊接子系统方案。

3、智能化专家库

开发了X-pin激光焊接专用的激光焊接工艺专家库NewPWED,内置多种PIN焊接工艺参数组,匹配待焊接头不同的装配状态,根据需求调用相应的焊接工艺参数组进行焊接,实现智能化、高效率、高质量焊接。

新耐视解决方案

X-PIN激光焊接子系统

NewVisionPos焊前视觉引导系统

  • 可准确识别X-pin接
    头的3D状态—左右
    错位、前后间隙、上
    下错边、角度转动;
  • X-pin接头状态识别
    精准,X分辨率<
    0.08mm,Z分辨率<
    0.015mm。

NewOCT焊中监测系统

  • 抗干扰能力强,不受焊
    接过程中烟尘等因素的
    影响;
  • 采样频率100kHz;
  • 轴向分辨率(熔深精度)
    <0.02mm;
  • 熔深最大可检测范围达
    10mm,满足绝大多数焊
    接深度的要求。

NewVisionMD焊后视觉检测系统

  • 可检测焊点大小异常、
    位置异常、飞溅缺陷
    等关键因素;
  • 高效可靠的缺陷检测,
    1280点/轮廓-百万像
    素的分辨率,X向分
    辨率<0.15mm,Z向
    分辨率<0.04mm。

推荐产品

  • NewScan 2D/3D远程扫描焊接头

    NewScan系列3D振镜,采用激光扫描偏转的原理实现最大250*250mm 扫描加工范围。可实现wobble焊接以及其他多种焊接工艺模式(圆形,一字型,Z字形,无穷形,8字形等),可快速导入2D CAD图形,并配置人机交互界面。

    查看更多
  • NewFA3送丝钎熔焊接头

    NewFA3系列钎熔焊接头,配置自动补偿功能的触觉跟踪系统,满足车顶/后背门激光钎焊苛刻的焊接要求,精准控制激光工艺,实现完美的焊接外观质量。

    查看更多
  • 激光扫描远程焊接系统

    NewScan 3D Pro远程焊接系统硬件全面升级,转为新能源动力电池行业设计,自带多项传感检测技术,并拥有丰富的焊接工艺库,可满足多种加工应用场景包括Busbar,极耳,壳体与盖帽组件和发卡电机的焊接

    查看更多
  • 送丝钎熔焊系统

    新耐视钎熔焊接系统配置有触觉跟踪系统以及光学跟踪系统,能准确地跟踪焊缝位置,保证焊接质量。

    查看更多
  • 白车身激光VIN打码系统

    新耐视激光VIN打码系统使用激光与振镜系统,在车身上打刻出VIN码,字符的宽度和深度符合主机厂以及相关法规要求。激光VIN打码系统可替代传统的机械式打码系统,非接触式打码效率高,通过性好,可在车身多个位置实现打码,能够实现多车型公用。

    查看更多

应用案例

  • 激光打码在汽车白车身VIN码的应用

    新耐视定制的激光VIN打刻系统可应对所有情况与应用,实现打码清晰,非接触式打码,效率高,可配置视觉检测系统,实现打刻,检测一体化功能。

    查看更多
  • 新耐视携智能焊接核心器件亮相北京·埃森焊接与切割展览会

    6月27日,第26届北京·埃森焊接与切割展览会在深圳国际会展中心拉开帷幕。该展会是焊接与切割行业的盛会,现场汇集了来自全球20多个国家和地区的近千名展商,全面展示了焊接领域各大企业的最新产品技术与产品讯息。武汉新耐视携自主研发的核心器件New-FA3钎熔焊接头和NewScan-3D Pro远程焊接系统亮相盛会。我司本次借用锐科激光展台(14号馆,14160展位),展会为期四天,我们诚邀您莅临锐科激光展台。

    查看更多
  • 摆动焊接技术有助于解决铜和铝等材料的焊接难题

    摆动焊接是一种经济高效、易于集成的技术,基于光束摆动,有助于克服激光焊接铜和铝等材料时遇到的一些困难。该技术有助于克服铜和铝等材料焊接时所产生的气孔、飞溅和热裂纹问题。

    查看更多
  • 新耐视荣获“2023年湖北省制造业单项冠军企业”

    最近,湖北省经济和信息化厅发布《关于2023年度湖北省制造业单项冠军企业名单的公示》,新耐视获评“2023年湖北省制造业单项冠军企业”。

    查看更多

以客户为中心提供定制化激光应用解决方案
坚持创新、专注、高效、共赢的合作理念
新耐视致力于激光应用发展,核心器件自主研发,解决设备进口卡脖子问题

获取报价
